意銘產品優勢
1. 選取高性能PCB板材,配合嚴謹?shù)墓に嚵鞒蹋蠓鶞p少“色溫”現象。
2. PCB焊盤沉金工藝處理、鍍金高性能接插件,保證模組的抗氧化性。
3. 高達8000:1的高對比度設計,16bit灰度處理能力,更完美的色彩還原。
4. 采用PWM恒流驅動+消影電路電子驅動方案,無“毛毛蟲”、“鬼影”徹底消除殘影。
5. 可選前/后安裝、鐵箱/壓鑄鋁箱體,搭配特殊安裝工具可實現前安裝前維護。
6. 根據實際應用場景實現固定安裝、吊裝等多種安裝方式,安裝便捷、維護方便。
使用注意事項
◆特性
此份文件主要目的是為了使客戶和使用者能更好的使用我司的產品,提供一份清晰易理解的資料供參考。
◆描述
一般而言,LED使用的方法可與其他的電子產品相同.但使用意銘光電的LED產品時,請遵循以下防范措施來保護好產品。
1. 清潔
◆ 如清潔模組表面,請使用可以采用軟毛刷,輕輕刷拭。禁止使用任何液體物質清洗LED模組表面,否則可能損壞SMD-LED。
2. 防潮及存儲要求
◆開包后,SMD-LED 產品須存放在溫度<30℃和濕度<60%環境中。
◆如果屏體超過3天未使用,每次點亮屏體時需采用預熱點亮方式:30%-50%的亮度先預熱4-8小時,再調整為正常亮度(80%-100%)點亮屏體,從而將濕氣排除,以便在使用時無異常。
◆ 如果屏體超過7天未使用,每次點亮屏體時需采用預熱點亮方式:30%-50%的亮度先預熱12小時以上,再調整為正常亮度(80%-100%)點亮屏體,從而將濕氣排除,以便在使用時無異常。
操作流程如下圖示意:
預熱點亮
正常使用
LED屏幕(正常亮度)
A、超過3天,LED屏幕(30%-50%亮度)預熱4-8小時
B、超過7天, LED屏幕(30%-50%亮度)預熱12小時以上
模組圖片及規格:
參數名稱
參數值
模組圖片
產品型號
MC-PH2.5(2121)128*64-32S-V1.6
模組類型
室內模組
模組間距
2.5mm
封裝方式
SMD2121
模組結構
燈驅合一
顯示分辨率
128點×64點
模組尺寸(W×H)
320mm×160mm
模組功耗
30W
產品認證
3C、CE、ROSH、EMC、ISO9001、ISO14001、中國節能證書等。

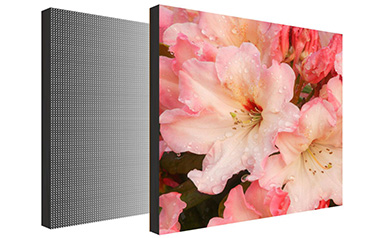

箱體圖片及規格:
規格名稱
單位
物理參數
箱體模組組成(W×H)
PCS
2×4
像素密度
dot/m2
160000
箱體尺寸(W×H)
mm
640×640
箱體分辨率(W×H)
點
256×256
掃描方式
Scan
1/32掃描
箱體平整度
≤1
防護等級
IP45
維護方式
前/后維護
箱體材質
鐵箱
箱體重量
kg/panel
8
光學參數
單點亮度校正
有
單點顏色校正
支持
白平衡亮度
cd/㎡
400~900
色溫
K
3000~9500
水平視角
度
140
垂直視角
120
發光點中心距偏差
≤3%
亮度均勻性
≥97%
色度均勻性
±0.003Cx,Cy之內
對比度
8000:1
電氣參數
最大功耗
W/㎡
≤695
平均功耗
≤230
電源帶載
一個5V40A電源帶載6張模組
工作電壓
AC220V±10%
處理能力
驅動方式
恒流驅動
換幀頻率
Hz
60
刷新率
≥1920
使用參數
LED燈壽命典型值
Hrs
100000
工作溫度范圍
℃
-20℃~+50℃
存儲溫度范圍
-30℃~+60℃
工作濕度范圍
RH
10~90%RH
存儲濕度范圍
10~95%RH
